غدد كابل معدني
الفئة:
مفصل
الخصائص:
تصميم ممتاز للمخالب والأختام ، يمكن أن يحمل الكابل بحزم ولها نطاق كابل أوسع. مقاوم للمياه المالحة ، حمض ضعيف ، الكحول ، الزيت ، الشحوم والمذيب المشترك
غدة الكابل لا تتطلب التفكيك.
يمكن ربط الكبل مباشرة وتشديده ، وتبسيط العملية وتوفير الوقت.
التطبيق: استخدام في صناديق التحكم في الآلات ، وألواح التوزيع ، والآلات ، والتطبيقات الكهربائية ، وغيرها.
المعلومات الأساسية:
نوع: م موضوع/PG موضوع
مواد: النحاس/304 أو 316 الفولاذ المقاوم للصدأ
درجة حرارة العمل: -30 درجة مئوية إلى 100 درجة مئوية.
درجة الحماية: IP68
التعبئة: 100 ، 50 ، 20 ، 5
مقدمة:

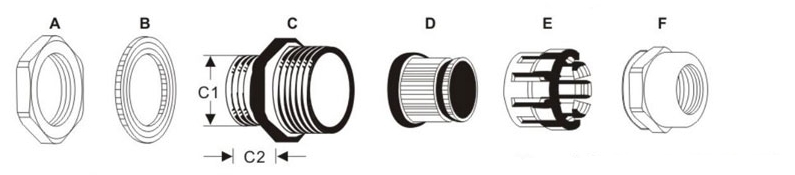

تلعب غدد الكابلات الصناعية دورا محوريا في ضمان اتصالات الكابلات الآمنة داخل الأنظمة الكهربائية والميكانيكية. تضم مكونات مثل الجسم ، والختم ، والقفل ، والغسالة ، وترتيب لقط ، تم تصميم هذه الغدد من أجل وظائف قوية في بيئات صناعية متنوعة.
التطبيق:
تستخدم على نطاق واسع في جميع الصناعات ، توفر غدد الكابلات الصناعية ختم مانع للماء للكابلات التي تمر عبر العبوات. مع جسم متين ، وختم فعال ، ومكونات تأمين مثل اللوكنوت والغسالات ، توفر هذه الغدد الاستقرار وتخفيف التوتر ، وهو أمر حاسم في البيئات ذات القوى المختلفة.
المزايا:
تكمن مزايا غدد الكابلات الصناعية في متانتها الهيكلية ، والبنية الخارجية مع النحاس أو الفولاذ المقاوم للصدأ ، والإغلاق المحكم للماء ، وسلامة معدات الحماية. مع آليات القفل الآمنة وترتيبات التثبيت الداخلية ، تضمن هذه الغدد توصيلات كابل موثوقة ، مما يساهم في طول عمر وسلامة الأنظمة الصناعية.
| البند لا. | نطاق الكابل | خيط س. د. | ضياء ثقب التثبيت | طول الخيط | طول مشترك | حجم البراغي |
| مم | مم | مم | GL (مم) | ح (مم) | مم | |
| M8 × 1 | 5.5-2 | 8 | 8-8.2 | 5 | 16 | 12 |
| M10 × 1 | 6-3 | 10 | 10-10.2 | 7 | 19 | 14 |
| M12 × 1.5 | 6.5-3 | 12 | 12-12.2 | 7 | 19 | 14 |
| M14 × 1.5 | 8-4 | 14 | 14-14.2 | 7 | 19 | 17 |
| M16 × 1.5 | 8-4 | 16 | 16-16.2 | 8 | 20 | 18 |
| M18 × 1.5 | 10-5 | 18 | 18-18.2 | 8 | 21 | 20 |
| M20 × 1.5 | 12-6 | 20 | 20-20.2 | 8 | 22 | 22 |
| M20 × 1.5 | 14-10 | 22 | 22-22.2 | 8 | 23 | 24 |
| M24 × 1.5 | 14-10 | 24 | 24-24.2 | 9 | 25 | 24/27 |
| M25 × 1.5 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| M27 × 1.5 | 18-13 | 27 | 27-27.2 | 9 | 27 | 30 |
| M28 × 1.5 | 18-13 | 28 | 28-28.2 | 9 | 27 | 30 |
| M30 × 1.5 | 18-13 | 30 | 30-30.2 | 9 | 29 | 30/32 |
| M32 × 1.5 | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 |
| M36 × 1.5 | 25-18 | 36 | 36-35.2 | 10 | 31 | 40 |
| M40 × 1.5 | 25-18 | 40 | 40-40.2 | 11 | 31 | 40/45 |
| M42 × 1.5 | 30-22 | 42 | 42-42.2 | 11 | 35 | 45 |
| M48 × 1.5 | 33-25 | 48 | 48-48.2 | 11 | 37 | 50/52 |
| M50 × 1.5 | 38-32 | 50 | 50-50.2 | 12 | 37 | 50/52 |
| M54 × 1.5 | 38-32 | 54 | 54-54.2 | 12 | 38 | 57 |
| M60 × 1.5 | 44-37 | 60 | 60-60.2 | 13 | 38 | 64 |
| M63 × 1.5 | 44-37 | 63 | 63-63.2 | 13 | 38 | 64/68 |
| PG7 | 6.5-3 | 12.5 | 12.5-12.7 | 7 | 19 | 14 |
| PG9 | 8-4 | 15.2 | 15.2-15.4 | 8 | 20 | 17 |
| PG11 | 10-5 | 18.6 | 18.6-18.8 | 8 | 21 | 20/21 |
| PG13.5 | 12-6 | 20.4 | 20.4-20.6 | 8 | 22 | 22 |
| PG16 | 14-10 | 22.5 | 22.5-22.7 | 9 | 23 | 24 |
| PG19 | 14-10 | 25 | 25-25.2 | 9 | 25 | 24/27 |
| PG21 | 18-13 | 28.3 | 28.3-28.5 | 9 | 27 | 30 |
| PG25 | 22-15 | 32 | 32-32.2 | 10 | 29 | 35 |
| PG29 | 25-18 | 0.37 | 37-37.2 | 11 | 31 | 40 |
| PG36 | 33-25 | 47 | 47-47.2 | 12 | 37 | 50 |
| PG42 | 38-32 | 54 | 54-54.2 | 13 | 38 | 57 |
| PG48 | 44-37 | 59.3 | 59.3-59.5 | 14 | 38 | 64 |
| PG63 | 52-42 | 72 | 72 | 15 | 42 | 77 |
